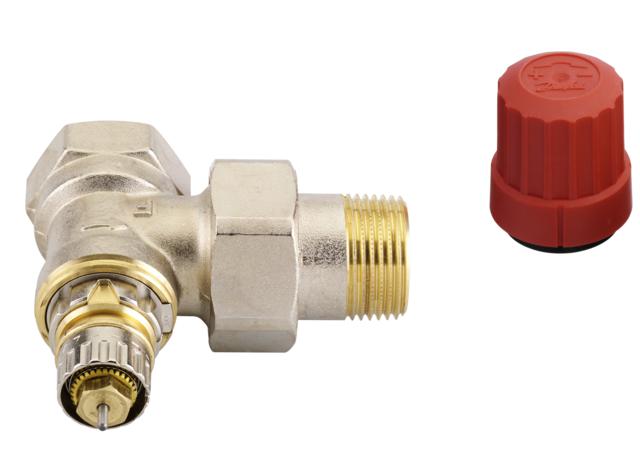

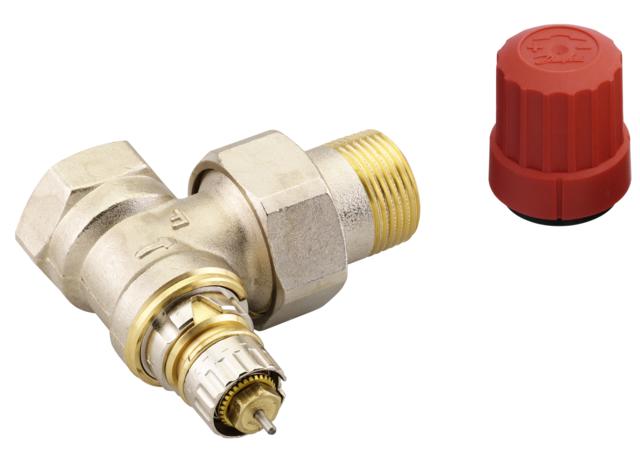

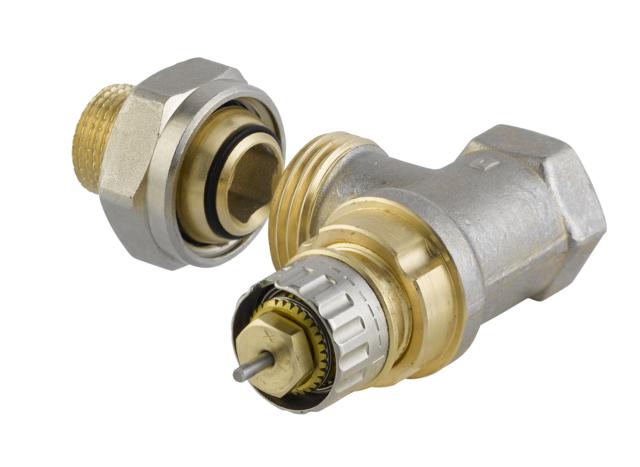

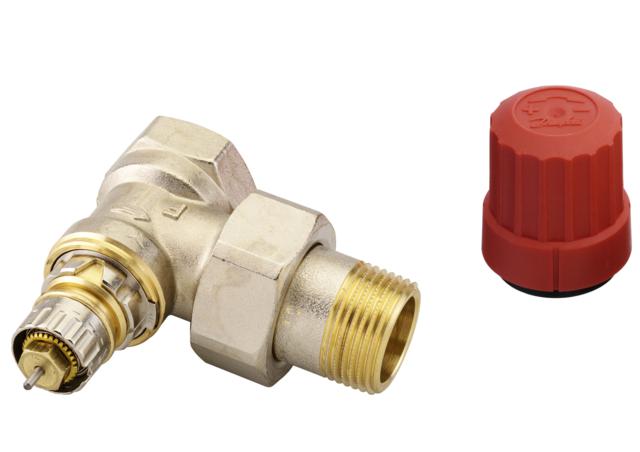

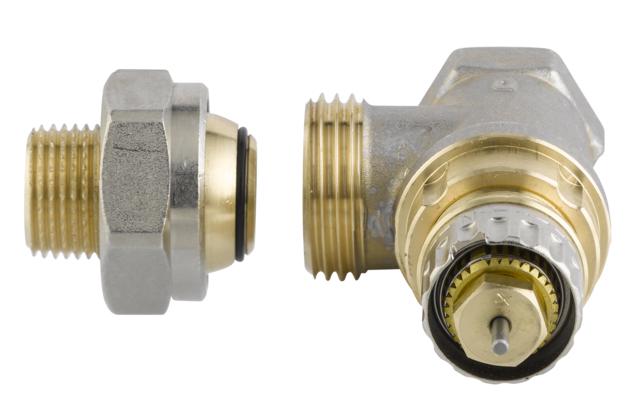

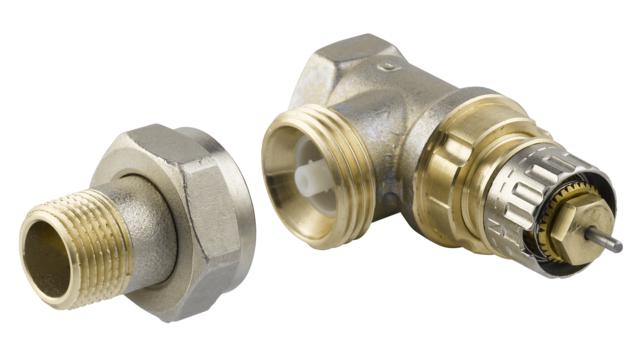

Danfoss 013G0015 termostatický ventil RA-N s přednastavením, 3/4" rohový

Termostatický ventil Danfoss RA-N s přednastavením 3/4“ rohový

Ventily RA-N mají největší rozsah přednastavení průtoku a možnost nejcitlivějšího nastavení v rámci tohoto rozsahu na trhu.

Ventilovou vložku lze vyměnit pomocí speciálního demontážního přístroje bez nutnosti vypouštění soustavy. Ventilová ucpávka je při dodání chráněna plastovou čepičkou, aby nedošlo k jejímu poškození a je možno ji kdykoliv vyměnit.

Všechna ventilová tělesa RA-N lze použít společně se všemi typy termostatických hlavic řady RA 2000 a s termoelektrickými pohony TWA-A.

Ventilová tělesa RA-N se používají v dvoutrubko­vých topných systémech a vyrábějí se jako řady D, F a S, aby vyhovovala místním normám.

Ventilová tělesa RA-N jsou vybavena omezovačem kv pro přednastavení max. průtoku vody a jsou k dispozici s následujícími rozsahy nastavení:

RA-N 10: kv = 0,04 - 0,56 m3/h

RA-N 15: kv = 0,04 - 0,73 m3/h

RA-N 20/25: kv = 0,10 - 1,04 m3/h

Každé ventilové těleso je dodáváno s červeným ochranným krytem, který je možné použít pro ruční regulaci během fáze výstavby. Tento ochranný kryt nelze použít jako ruční uzavírací kolečko. Speciální ruční uzavírací kolečko je k dispozici jako příslušenství.

Ventilová tělesa RA-N jsou vyráběna z poniklované mosazi.

Kuželka v ucpávce je z chromované oceli a pohybuje se v namazaném těsnícím o-kroužku po celou dobu životnosti. Kompletní ucpávku lze vyměnit bez vypuštění systému.

Aby nedocházelo k tvorbě usazenin a korozi, musí složení teplé vody odpovídat směrnicím VDI 2035 (Verein Deutscher Ingenieure). Doporučujeme nepoužívat látky obsahující minerální oleje.

K dispozici je kompletní řada svěrných spojek pro PEX, AluPEX, měděné a ocelové trubky. Vyžádejte si samostatný datový list pro svěrné spojky Danfoss.

 Hodnoty přednastavení ventilů RA-N je možné nastavit snadno a přesně bez použití nástrojů (tovární nastavení = N). Přednastavení je možné zvolit v krocích 1 až 7:

                    Sundejte ochranný kryt nebo termostatickou hlavici.

                    Najděte referenční značku.

                    Zatáhněte za nastavovací kroužek a otáčejte jím, až se požadované   přednastavení objeví proti referenční značce.

Při nastavení na hodnotu N je ventil úplně otevřený. Toto nastavení lze použít při proplacho­vání systému a ventilu.

V jednotrubkových instalacích musí být použito nastavení N. Vyvarujte se nastavení mimo oblast 1 až 7 a N.

Po nainstalování termostatické hlavice je přednastavení chráněno proti neúmyslné změně.
